دتکتور دودی مکشی (Sampling Smoke Detector) دستگاهی است که به دلیل حساسیت بالا برای تشخیص زود هنگام دود استفاده می شود در این دتکتور با استفاده از لوله های تعبیه شده از هوا نمونه برداری می شود و در صورت تشخیص دود در محل نصب، آلارم اعلام حریق را فعال می کند. هر درگاه نمونه بردار هوا معادل یک آشکارساز دودین قطه ای در نظر گرفته می شود. طراحی, محاسبات, نصب و بهره برداری آشکارساز دودی نمونه بردار هوا طبق دستورالعمل سازنده انجام می گیرد. حداکثر زمان مکش دود از دورترین منفظ نمونه یردار تا تشخیص حریق توسط آشکارساز120ثانیه می باشد.
ارائه گزارش محاسبات شبکه نمونه برداری هوا, نشانگر مقادیر اساسی نظیر سایز و تعداد منافظ, زمان رسیدن دود به آشکارساز از هریک ازمنافذ و اطلاعات مفید دیگر همراه با طرح سیستم ضروری می باشد.
نحوه ی کار کرد دتکتور نمونه بردار هوا یا دتکتور دود مکشی :

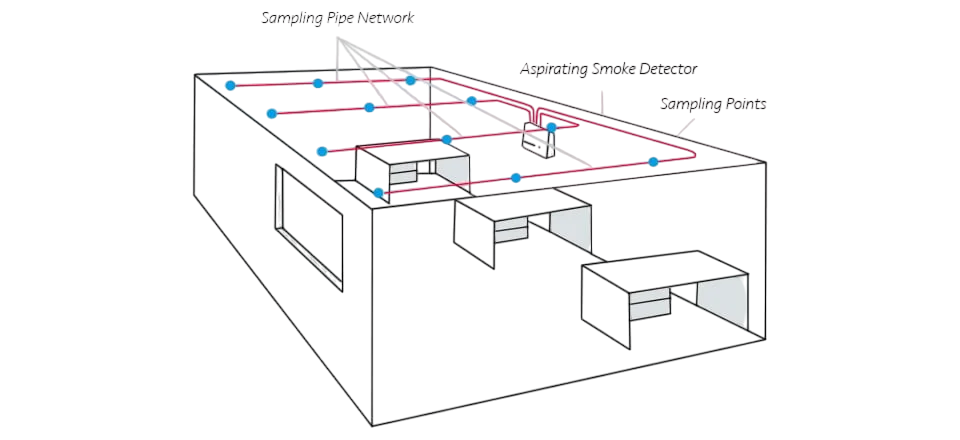

دتکتور ایرسمپلینگ با استفاده از لوله های نمونه برداری هوا ، هوای موجود در آن مکان را برای پردازش هوا به دتکتور هدایت می کند. در صورت وجود دود در هوای دریافتی، آلارم اعلام حریق به صدا در می آید.
دقت یا حساسیت دتکتور ایرسمپلینگ یا دتکتور دود مکنده :
حسگرهای دتکتور ایرسمپلینگ می تواند بین ذرات دود و گرد و غبار موجود در هوا که توسط لوله های نمونه بردار هوا به داخل دتکتور هدایت می شود تفاوت قائل شود.
فناوری موجود در دتکتورها دود مکشی باعث می شود در مقابل نویز و هشدار اشتباه که باعث تخلیه ساختمان و از کار افتادن تجهیزات شود را بسیار کاهش می دهد.
آیا می شود از ایرسمپلینگ در مکان هایی که گردش هوای بالایی دارد استفاده کرد؟
در اتاق هایی با گردش هوای بالا نظیر : (مراکز داده، مراکز مخابرات، اتاق های تمیز و …) هوای داخل محیط را تغییر می دهد که این گردش هوا باعث رقیق سازی دود در محیط و ذرات دود را از دتکتور نقطه ای دور می کند و به سمت هواساز می کشاند که این امر سبب میشود کشف حریق دچار مشکل شود.
ذرات بزرگ از مسیر هواساز فیلتر میشود ولی ذرات کوچیک تر از فیلتر هواساز عبور کرده و مجددا به اتاق بر میگردد این امر سبب می شود که ذرات دود بخشی از هوای محیط شود. که در این محیط ها نمی توان از دتکتور دود نقطه ای استفاده کرد.اما با توجه به این موضوع که دتکتور دود مکشی یا همان ایرسمپلینگ از محیط هوا به صورت دائم نمونه بر می دارد ذرات کوچک دود که در هوا وجود دارد را کشف می کند.
دتکتور مکنده دودی دارای یک یا چند کانال ورودی و یک کانال اگزاست است که نحوه عملکرد آن بدین صورت است که هوای محیط توسط کانال های ورودی وارد دتکتور شده و پس از عبور از محفظه تشخیص دود مجدداً از طرق لوله اگزاست وارد محیط می شود.این نحوه عملکرد سبب افزایش حساسیت دتکتور می شود چرا که دتکتور دائماً هوای محیط را پردازش می کند و باعث کشف حریق ، حتی در کسری از ثانیه می شود. در طراحی دتکتور مکنده دودی بایستی به موارد زیر دقت کنیم.

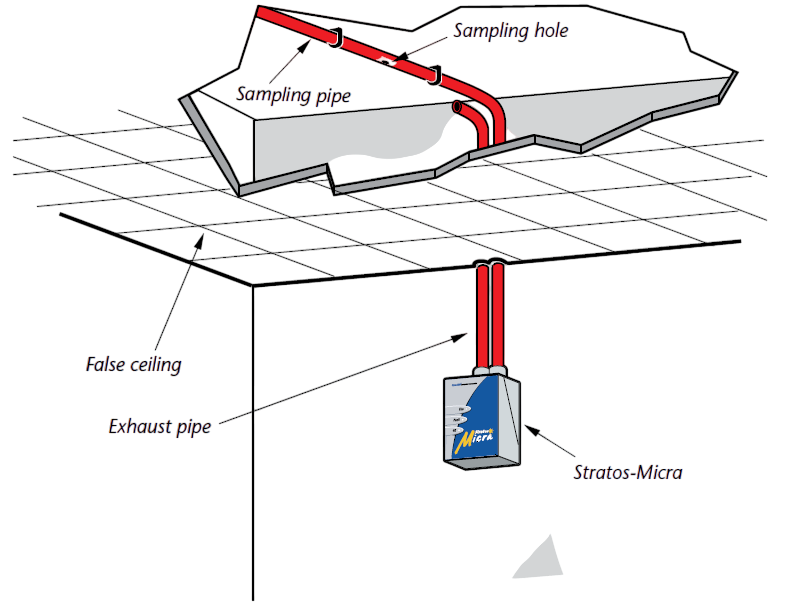

بایستی هنگام طراحی لوله اگزاست را در جایی، جانمایی کرد که هدف پایش همان محیط می باشد چرا که فشار هوای پارامتر مهمی در طراحی دتکتور مکنده دود می باشد. مطابق تصویر زیر چون هدف پایش سقف کاذب است لذا بایستی لوله اگزاست هم در سقف کاذب قرار گیرد.

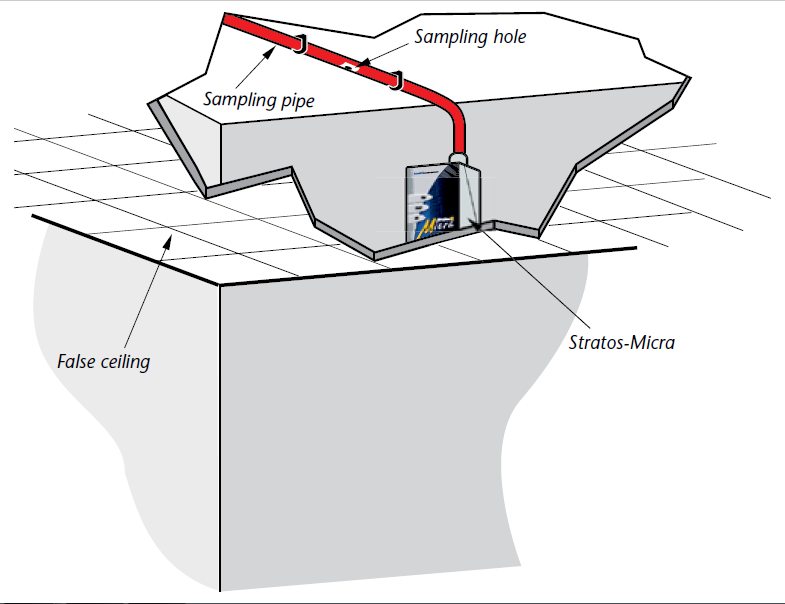

حال اگر به دلایلی انجام جانمایی فوق ممکن نبود می توان دتکتور مکنده دودی را در سقف کاذب جانمایی کرد که در این حالت دیگر نیازی به لوله کشی جهت کانال اگزاست نمی باشد.

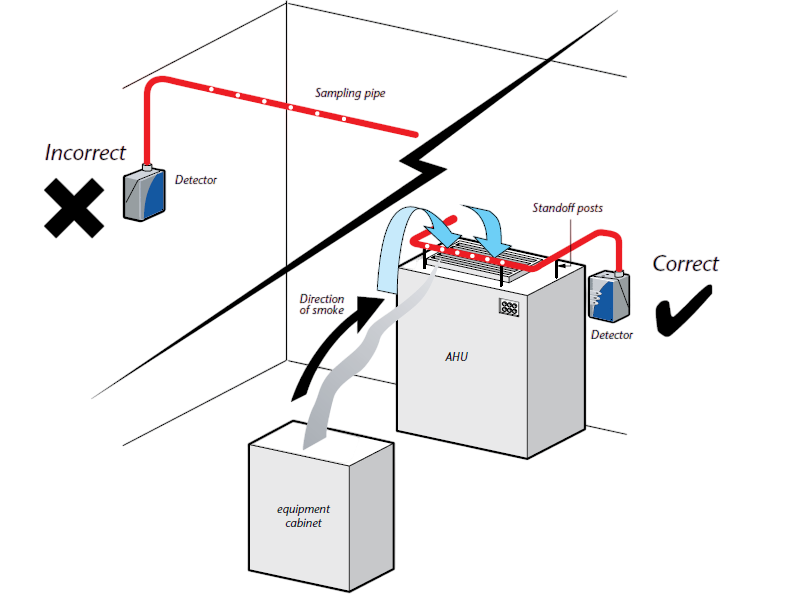

در تصرف هایی که تجهیز به دستگاه هایی تهویه هوا می باشد بایستی لوله های (سوراخ های نمونه گیری) دتکتور مکنده دود در مسیر برگشت هوا جانمایی شود و اینکه لوله ها عمود بر مسیر جریان هوا باشد اشتباه بزرگی است و دتکتور مکنده دودی ایرسنس پس از گذشت زمان زیادی موفق به کشف حریق می شود که دیگر کارآمد نخواهد بود.

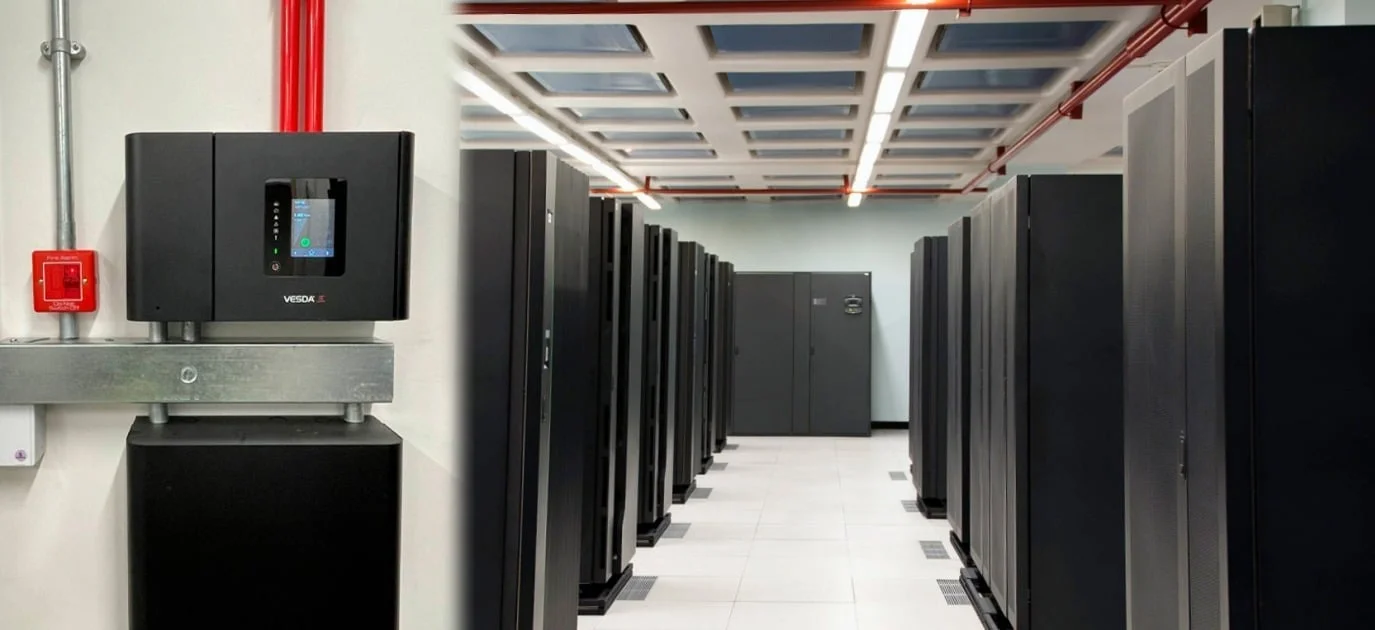

جهت تشخیص سریع حریق در لحظات اولیه و در مکان های حساس و ارزشمند مانند
اتاق های سرور،
اتاق های تمیز،
مراکز کنترل
مراکز مانیتورینگ،
بایگانی های اسناد
موزه ها و ساختمان های میراثی
و یا مکان هایی که رشد حریق در آنها سریع است از دتکتور دود مکنده لیزری استفاده می شود.
