در اواسط سال 2003 میلادی استاندارد های مربوط به دسته بندی دتکتور های حرارتی BS 5445-5 مدون سال 1977 منقضی و به جای آن استاندارد جدید BS-EN 54-5 سال 2000 و الحاقیه A1 منتشر شده در سال 2002 جایگزین استاندارد قبلی گردید.
بر اساس استاندارد EN54-5 دتکتور حرارتی ساخته شده پس از سال 2003 باید در یکی از کلاس های دمایی زیر عمل نمایند:
کلاس A1 : حداقل دمای فعال شدن دتکتور 54 درجه سانیگراد – حداکثر دمای فعال شدن دتکتور 65 درجه سانتیگراد
کلاس A2 : حداقل دمای فعال شدن دتکتور 54 درجه سانیگراد – حداکثر دمای فعال شدن دتکتور 70 درجه سانتیگراد
کلاس B : حداقل دمای فعال شدن دتکتور 69 درجه سانیگراد – حداکثر دمای فعال شدن دتکتور 85 درجه سانتیگراد
کلاس C : حداقل دمای فعال شدن دتکتور 84 درجه سانیگراد – حداکثر دمای فعال شدن دتکتور 100 درجه سانتیگراد
کلاس D : حداقل دمای فعال شدن دتکتور 99 درجه سانیگراد – حداکثر دمای فعال شدن دتکتور 115 درجه سانتیگراد
کلاس E : حداقل دمای فعال شدن دتکتور 114 درجه سانیگراد – حداکثر دمای فعال شدن دتکتور 130 درجه سانتیگراد
کلاس F : حداقل دمای فعال شدن دتکتور 129 درجه سانیگراد – حداکثر دمای فعال شدن دتکتور 145 درجه سانتیگراد
کلاس G : حداقل دمای فعال شدن دتکتور 144 درجه سانیگراد – حداکثر دمای فعال شدن دتکتور 160 درجه سانتیگراد
دتکتور های ساخته شده می توانند با رسیدن به یک دمای ثابت فعال شوند (Static Heat Detector) (حداقل دمای ذکر شده در کلاس های فوق ) یا به افزایش دمای محیط حساس بوده وبه صورت افزایشی عمل نمایند (Rate of Rise Heat Detector) (حداقل تا حداکثر دمای ذکر شده در کلاس های فوق )
بر روی برچسب نشانگر مشخصات دتکتورهایی که به صورت ثابت عمل می نمایند پس از کلاس کاری حرف S درج می گردد مانند A2S . بر روی برچسب نشانگر مشخصات دتکتورهایی که به صورت افزایشی عمل می نمایند پس از کلاس کاری حرف R درج می گردد مانند BR .
در انتخاب دتکتور های حرارتی Static باید توجه شود که کلاس کاری دتکتور بالاتر از حداکثر دمای شرایط عادی محیط انتخاب شود . در غیر این صورت احتمال فعال شدن دتکتور به صورت کاذب افزایش می یابد . این دتکتور ها در شرایطی فعال می شود که دمای محیط به صورت آهسته به حداقل دمای عملکرد دتکتور برسد .
دتکتور های حرارتی ROR زمانی فعال می شوند که افزایش دمای محیط با نرخ بالا از دمای عمکلرد عادی دتکتور شروع شده و به حداقل دمای فعال شدن دتکتور برسد .
دتکتور های حرارتی ROR جدید به گونه ای طراحی می شوند که علاوه بر عملکرد به صورت افزایشی ، در صورت رسیدن به دمای ثابت نیز قادر به فعال شدن می باشند .
BS5839
- استفاده از آشکارساز حرارتیClass A1وClass A2در کاربری هایی با حداکثر دمای محیطی کمتر از40درجه سانتی گراد, مجاز می باشد.
- در کاربری هایی با دمای محیطی40درجه یا بیشتر, از آشکارسازهای حرارتی Class B تاG استفاده می گردد.
- برای سقف های شیب دار, پوشش آشکارساز حرارتی تعبیه شده در قله شیب یا نزدیک آن, به ازای هر درجه شیب یک درصد افزایش می یابد و حداکثر افزایش آن25درصد می باشد. همچنین پوشش سایر آشکارسازها مشابه سقف صاف می باشد.
- ضروری است در فضاهای مخفی نظیر سقف و کف کاذب و سقف های دارای مجموعه ای از تورفتگی های کوچک , حسگر حرارت آشکارساز حرارتی حدفاصل25تا150میلی متری سقف قرار گیرد.
- ضروری است در سقف های شیب دار, اولین ردیف آشکارسازهای حرارتی حدفاصل150میلی متری قله سقف تعبیه گردد.

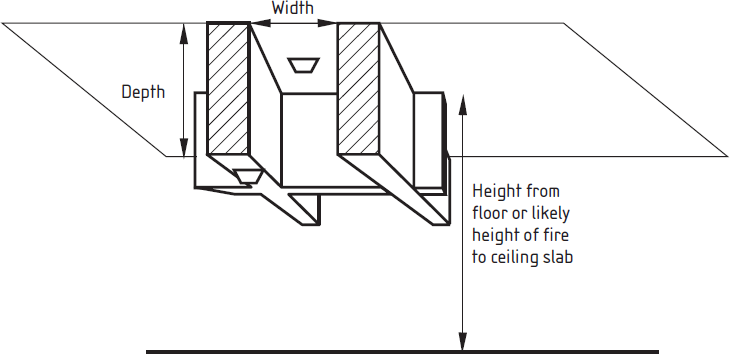

- در صورت وجود سقف دارای مجموعه ای از تورفتگی های متعدد, یا بیم های سقفی متقاطع, جانمایی آشکارساز حرارتی طبق جدول زیر انجام می گیرد:
|
محل نصب آشکارساز در صورتی که عرض سلول بیش از چهار برابر عمق آن باشد
|
محل نصب آشکارساز در صورتی که عرض سلول برابر یا کمتر از چهار برابر عمق آن باشد
|
حداکثرشعاع پوشش آشکارساز حرارتی
|
عمق بیم یا سلول
D
|
ارتفاع کف تا سقف اصلی اتاق)داخل سلولها( H
|
|
داخل سلول بر روی سازه
اصلی
|
زیر بیم
|
مشابه سقف صاف
|
کمتر از 10 درصد H
|
6 متر یا کمتر
|
|
داخل سلول بر روی سازه اصلی
|
زیر بیم
|
مشابه سقف صاف
|
کمتر از 10 درصد H و 600 میلی متر یا
کمتر
|
بیش از 6 متر
|
|
داخل سلول بر روی سازه اصلی
|
زیر بیم
|
مشابه سقف صاف
|
کمتر از 10 درصد H و بیش از 600 میلی
متر
|
بیش از 6 متر
|
|
داخل سلول بر روی سازه
اصلی
|
زیر بیم
|
3 متر
|
بیش از 10 درصد H
|
3 متر یا کمتر
|
|
داخل سلول بر روی سازه
اصلی
|
زیر بیم
|
4 متر
|
بیش از 10 درصد H
|
4 متر
|
|
داخل سلول بر روی سازه
اصلی
|
زیر بیم
|
4.5 متر
|
بیش از 10 درصد H
|
5 متر
|
|
داخل سلول بر روی سازه
اصلی
|
زیر بیم
|
5 متر
|
بیش از 10 درصد H
|
6 متر یا بیشتر
|

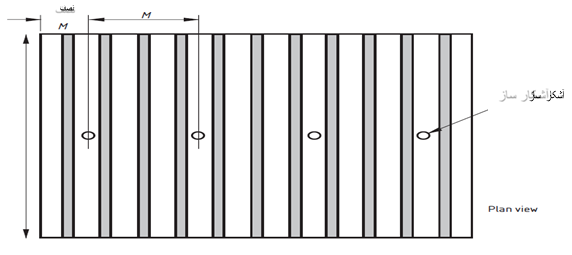

در صورت وجود تیر یا بیم های سقفی موازی متعدد در سقف اتاق, جانمایی آشکارسازهای حرارتی طبق جدول زیر انجام می گیرد:
|
حداکثر فاصله بین دو آشکارساز حرارتی در جهت عمود بر بیم M
|
عمق بیم D
|
ارتفاع کف تا سقف اصلی اتاق )داخل بیم ها( H
|
|
3.8 متر
|
کمتر از 10 درصد H
|
6 متر یا کمتر
|
|
3.8 متر
|
کمتر از 10 درصد H و 600 میلی متر یا کمتر
|
بیش از 6 متر
|
|
3.8 متر
|
کمتر از 10 درصد H و بیش از 600 میلی متر
|
بیش از 6 متر
|
|
1.5 متر
|
بیش از 10 درصد H
|
3 متر یا کمتر
|
|
2 متر
|
بیش از 10 درصد H
|
4 متر
|
|
2.3 متر
|
بیش از 10 درصد H
|
5 متر
|
|
2.5 متر
|
بیش از 10 درصد H
|
6 متر یا بیشتر
|
توضیح: فاصله آشکارساز حرارتی تا دیوار جنبی برابر با 50 درصد M می باشد.
حداکثر ارتفاع نصب مجاز آشکارساز حرارتیClass A در سقف صاف9متر وبرای سایر کلاس ها 7.5متر می باشد.در صورت وجود ارتفاع بیشتردر بخش کوچکی از سقف (حداکثر10درصد مساحت), حداکثر ارتفاع نصب مجاز آشکارساز حرارتی درآن بخش ,برای تمامی کلاس ها10.5متر می باشد
